架线式电机车的设计原理和工作原理是什么？

架线式电机车在煤炭、矿产等行业的运输中起到了重要作用。其电气系统的设计原理和工作原理分别如下：

1. 电气系统设计原理

架线式电机车的电气系统由主回路、控制回路和辅助回路组成。

主回路设计原理：当架线式电机车处于预备状态时，电网通过受电弓为其提供电源。牵引变频器将直流电转换为三相交流电，从而驱动电机车正常运转。牵引变频器的输入端设有充电开关按钮、电压表和电抗器，以确保电压稳定。

控制回路设计原理：控制回路通过司控器实现电机车的前进和倒退，手动按钮控制点动和复位。变频器和转换开关提供自动防险功能。控制回路根据司控器的方向和速率指令进行操作，并调整电压，使牵引电动机的性能与电机车的牵引特性相匹配。

辅助回路设计原理：辅助回路涉及直流转换、空压机电机控制、信号传输和速度检测。通过调节器，根据制动风压的高低，自动控制空压机电机的启停。现场工作情况也会影响辅助回路的控制状态。

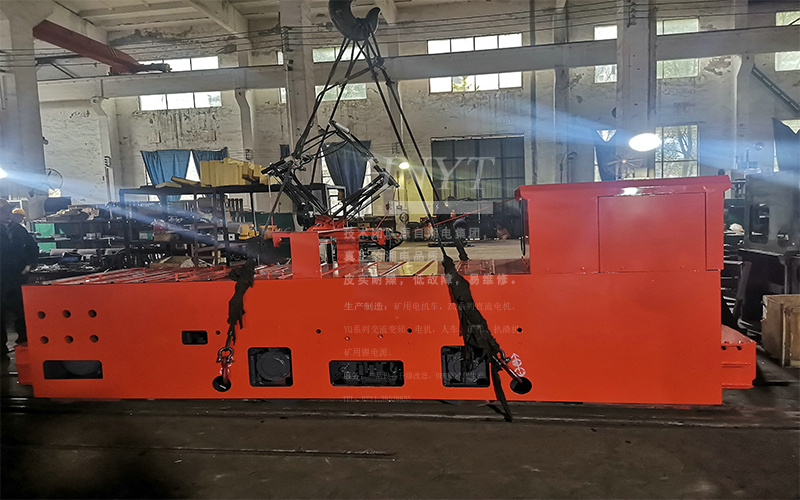

架线式电机车的工作原理如下：

1. 高压交流电通过牵引变流器降压和整流，正极接入架空线，负极接入铁轨。

2. 受电弓与架空线接触，将电流引入车内，通过空气自动开关、控制器和电阻箱进入牵引电动机，驱动电动机运转。

3. 电动机将力与力矩通过传动结构传递到轮对，轮对转动，牵引列车行驶。电流从电动机流出，经轨道回流至变流器。

优缺点分析

优点：

结构简单，成本低，维护方便。

运输能力大，速度高，用电效率高，运输费用低。

应用广泛。

缺点：

需要整流和架线设施，灵活性不足。

架线对巷道尺寸和行人安全有一定影响。

受电弓与架线之间易产生火花，不适用于瓦斯严重的矿山。

初期建设投资较大，但从长期来看，总成本比蓄电池电机车低。

综上所述，架线式电机车通过其设计和工作原理，提供了高效的运输解决方案。虽然存在一些限制，但其优点使其在许多矿山中得到广泛应用。
