矿用蓄电池电机车ZBQ-1-2防爆直流牵引电机O

矿用蓄电池电机车ZBQ-1-2防爆直流牵引电机O

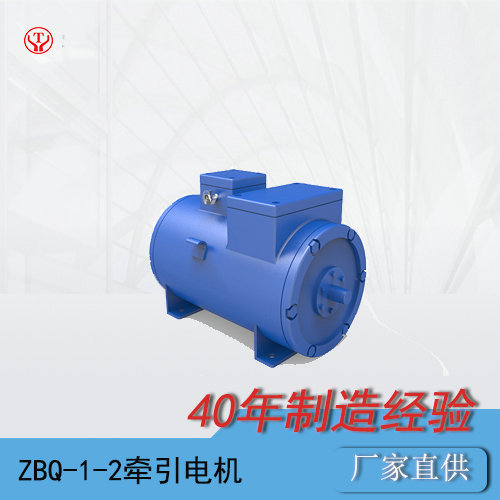

  矿用蓄电池电机车ZBQ-1-2防爆直流牵引电机

一、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。


二、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保
ZBQ系列直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;


真空浸漆设备

三、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准备的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;



35f7d066e3cd9477bba00e088fa87d0 (2) - 副本.jpg


四、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)



五、ZBQ全系列使用高质量或者进口轴承
ZBQ系列直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;



六、ZBQ全系列使用矽(硅)钢片
ZBQ系列直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;



七、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZBQ系列直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

电枢绕组 (1).JPG


八、ZBQ全系列电机使用

ZBQ系列直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

电枢绕组 (7).JPG

主要用途及适用范围

1.1  主要用途

ZBQ-1-2矿用隔爆型直流牵引电动机系供CTY5(90V)、CTY8、CTY12型蓄电池式矿用电机车之空气

压缩机作驱动电机。

1.2  适用范围  电机置于电机车内部,不受外物冲击。在下列环境下应能正常运行:

      a)  海拔不超过2000m;

      b)  在遮荫处空气最高温度不超过40℃,最低空气温度不低于-25℃;

      c)  最湿月月平均最大相对湿度不高于90%(同月的月平均最低温度不高于25℃);

      d)  空气中含有煤尘和瓦斯与空气的爆炸性气体混合物。

结构概述

1.  电机为全封闭自冷结构。

2.  机壳由无缝钢管钢20#制成,端盖用钢板车制而成,机座上方设有一个视察窗及一个出线盒,通过

视察窗可以检查换向器和电刷的工作情况及更换电刷;出线盒内有两个接线柱,外接电缆通过出线盒上

的一个接线口引入。

3.  电机具有四个主极,主极铁芯与机壳接合面为隔爆面。

4.  电机采用四个刷握,每个刷握装设有两块带尾电刷,刷握固定在可以旋转的塑料刷架上,便于调

整中性位置。刷握采用恒压弹簧。

5.  换向器采用塑压工艺制造。主要由梯形铜牌加工成的换向片和钢套组成,换向片片间用0.8mm的云

母板绝缘;

6.  电机轴承用3号工业锂基润滑脂润滑,传动端用32207滚柱轴承,非传动端用207滚珠轴承。


  矿用蓄电池电机车ZBQ-1-2防爆直流牵引电机参数



功率 1.1Kw
电压 90V
电流 16A
转速 1250r/min
最大电流 24A
最大转速 1400r/min
结构形式 卧式
工作制定额 S2-60MIN
励磁方式 串励
绝缘等级 F
冷却形式 IC40
重量 110KG
我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
